17. [MicroPython]TPYBoard v102 串口触摸屏的使用¶

17.1. 准备器件¶

TPYBoard v102开发板 1块

串口触摸屏（USART HMI） 1块

USB转TTL模块 1个

USB数据线 1条

杜邦线若干

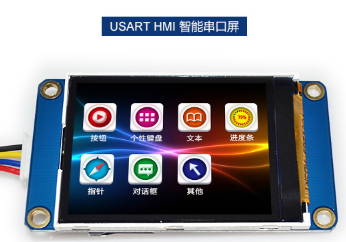

17.2. 串口触摸屏（USART HMI）¶

功能特征

16位真彩色RGB显示。

支持多种组态控件：按钮控件、进度条控件、文本控件、指针控件。

带字库：可以自定义任怠WINDOWS字库。

支持基本的GUI指令（画点、画线、画矩形等）。

支持图片格式BMP、JPG、JPEG、PNG。

支持上位软件自动升级、设备固件自动升级。

100级背光调光，有休眠模式，休眠电流20MA ,支持触摸喚醒功能。

支持串口下载和SD卡下载两种方式，支持PC端模拟调试，支持模拟器和设备同步调试。

17.3. 串口触摸屏的界面设计¶

在使用串口屏之前，我们需要先通过它的上位机软件创建一个工程，工程中进行串口屏界面的设计，包括文本控件、按钮控件等。

串口屏相关资料下载

创建工程

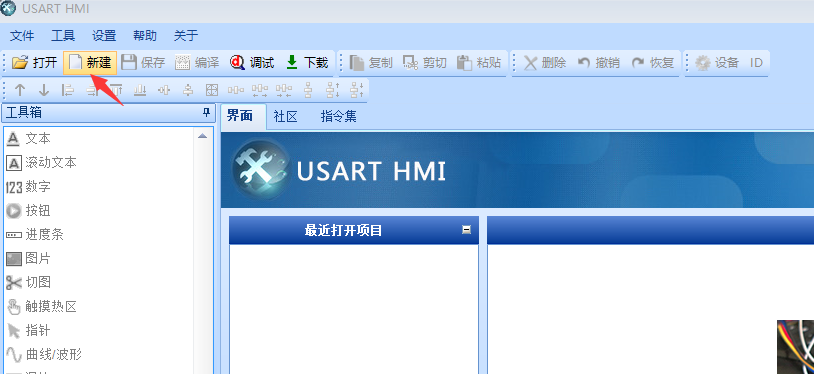

首先，在电脑上安装串口屏的上位机软件，安装包在上面的资料中有。安装完成后，双击打开。点击菜单栏中的新建，创建一个新的工程。

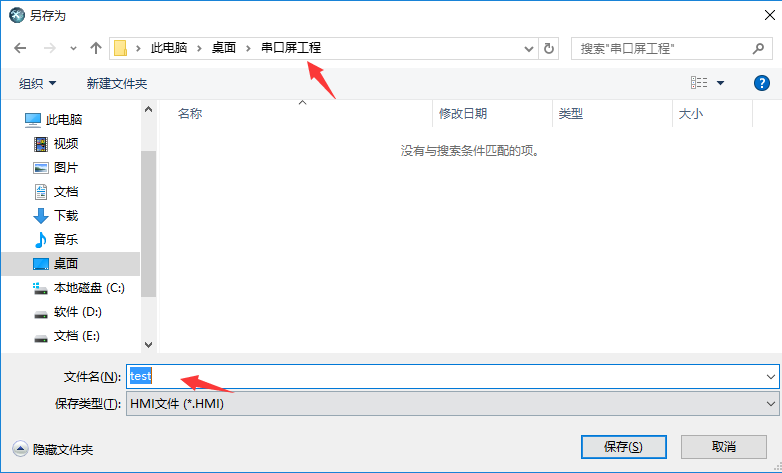

点击之后会弹框让你选择保存的路径以及工程名，这个根据自己喜好设置即可，没有要求。我这里的工程名设置为test。

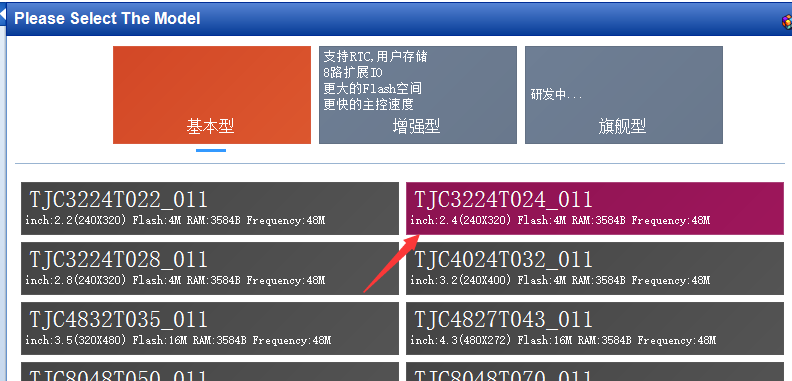

接着会让你选择产品型号，串口屏对应的型号在背面可以看到。

我手里的这款就是基本型的，型号为TJC3224T024_011，在软件中选择对应的型号即可。

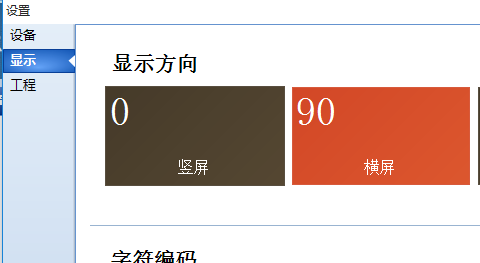

我个人比较喜欢横屏显示，所以在显示选项中选择了横屏90度，大家也可以根据喜好自行设置。设置完点击OK完成创建。

制作工程

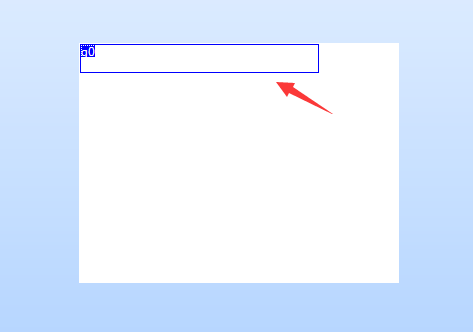

软件左侧可以看到工具箱选区，这里我们添加一个滚动文本控件。点击滚动文本，该控件会自动添加到软件中间的界面区域中。

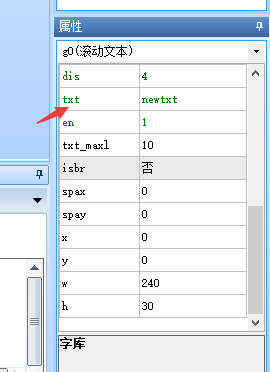

接下来我们需要设置要显示的文本，找到软件的右下角控件属性区，修改txt属性的值就是要显示的文本。

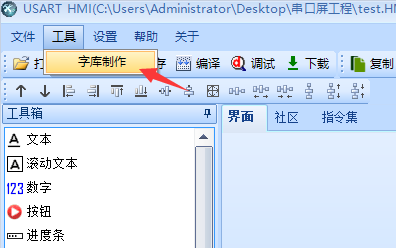

但是改了之后，发现界面中还是没有文字显示，这是因为我们还需要添加字库。第一次用的话，需要我们制作一个新的字库。若不是，软件左下角字库区点击“+”即可添加现有字库。这里我们制作一个新字库，点击菜单栏工具->字库制作。

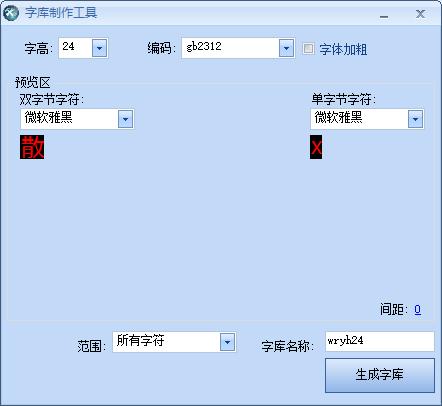

选择字体、字高，其它默认，输入字库名称，点击生成字库。选择保存的本地目录。

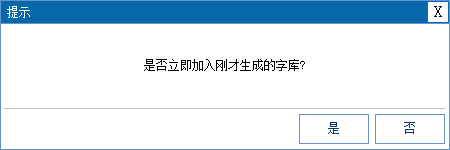

保存后，提示是否添加刚才生成的字库，点击是进行添加。

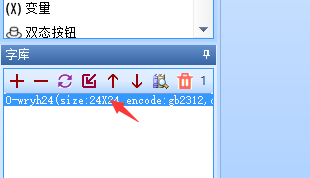

添加后，你会看到字库区多了一条字库信息，第一个字符0表示字库唯一ID，后面是刚才输入的字库名称，括号内是一些我们设置的参数。

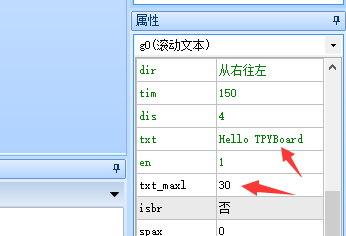

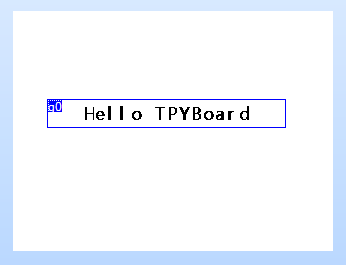

这时我们回到控件的属性区，修改的文字就可以在界面中显示了。这里我把txt改为Hello TPYBoard。提示超出字符长度的话，把txt_maxl改大点就行。

如果你想更换字库的话，在控件属性修改font的值，这个值填写的是字库的ID，默认为0。

17.4. 串口触摸屏的下载¶

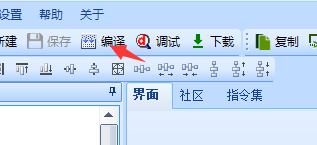

界面设置完成后，点击编译进行编译，软件左下角输出框会显示编译信息，确保工程无错误无警告。

编译成功后，将串口屏与USB转TTL连接起来，购买串口屏时，里面都有配的线。

串口屏	USB转TTL模块
+5V	5V
TX	RXD
RX	TXD
GND	GND

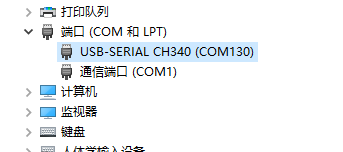

确保接线正确后，将USB转TTL模块插入电源，可以在设备管理器中看到增加的端口。

若提示没有驱动的话，根据USB转TTL模块上的芯片下载驱动进行安装。比如，我用的就是CH340芯片的。点击这里直接下载

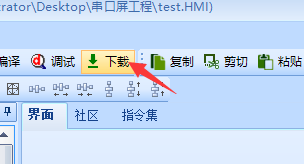

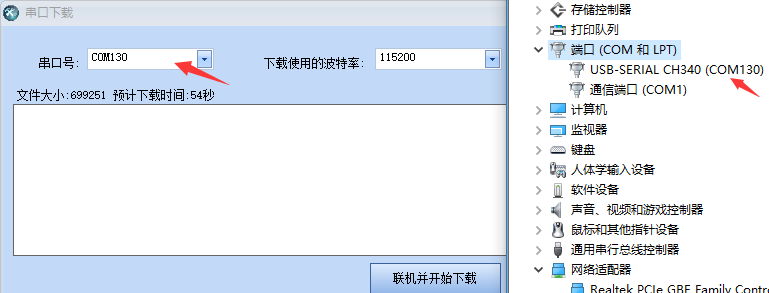

接下来准备下载，点击软件菜单栏中的下载，弹出下载界面，选择与设备管理器中一致的端口号，波特率默认。

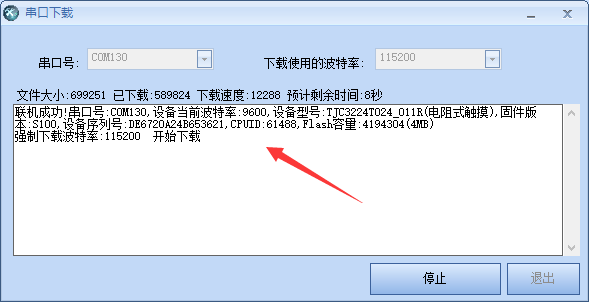

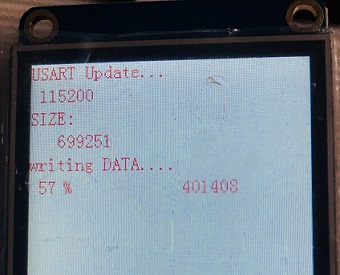

点击联机并开始下载，软件和串口屏上都可以看到下载进度。

等待下载完毕，观察串口屏会看到滚动显示的Hello TPYBoard。

17.5. 串口触摸屏与TPYBoard的交互实验¶

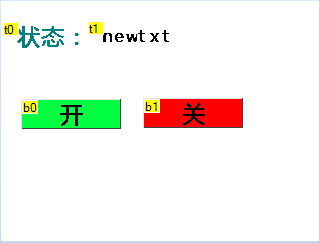

通过上面的学习，我们已经学会了串口屏的使用。接下来，我们将串口屏与TPYBoard v102结合起来，通过点击串口屏来发送命令给开发板。设计了一个简单的界面如下，两个文本框和两个按钮。

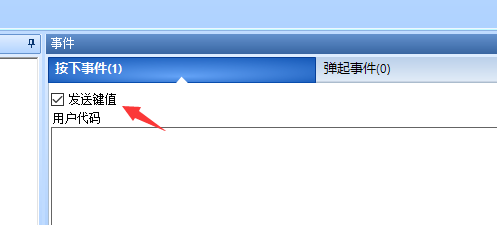

控件的背景或字体颜色都可以在属性里设置。使用按钮时，需要勾选按下事件中的发送键值选项，这样的话，我们就可以判断按下的是哪个按钮了。

设置完成后，进行编译下载。下载完成后，将串口屏与开发板进行相连。

串口屏	TPYBoard v102
+5V	VIN
TX	X4(UART2-RX)
RX	X3(UART2-TX)
GND	GND

TPYBoard v102程序如下，关于串口屏的指令集在资料中都有，可以参考。

from pyb import LED
from pyb import UART

END_CMD = b'\xFF\xFF\xFF' #发给串口屏指令的结束符，不可更改
txt = 't1.txt="{}"'       #改变文本框文字的命令

uart = UART(2,9600,timeout=50) #串口屏通信波特率默认9600
#通过开关按钮控制板载LED4亮灭，LED4默认情况下为灭
#那程序一开始就把文本改为关
CMD = txt.format('关').encode() + END_CMD
uart.write(CMD)

while True:
    if uart.any() > 0:
        data = uart.read()
        print('revFromHMI:',data)
        #开：65 00 03 01 FF FF FF 点击开按钮时 我们从串口读取到的十六进制数据
        #关: 65 00 04 01 FF FF FF 点击关按钮时 我们从串口读取到的十六进制数据
        #需要注意一点micropython从串口读取数据时返回的是bytes类型的数据，它会把一些16进制数据转为相应的ascii字符
        #也就是说我们在程序中实际接收到的开按钮的数据是这样的，b'e\x00\x03\x01\xff\xff\xff'
        if data[:2] == b'e\x00' and data[4:] == END_CMD:
            if data[2] == 3: #bytes在通过索引获取元素值时会默认转为十进制数
                CMD = txt.format('开').encode() + END_CMD
                uart.write(CMD)
                print('sendToHMI:',CMD)
                pyb.LED(4).on()
            elif data[2] == 4:
                CMD = txt.format('关').encode() + END_CMD
                uart.write(CMD)
                print('sendToHMI:',CMD)
                pyb.LED(4).off()
            else:
                print('Error:',data)

如果串口屏显示中文为乱码，把main.py文件编码改成ANSI编码格式即可

下载源码
