12. [Micropython]TPYBoard v102 结合ESP8266模块实现HTTP请求实例

版权声明：翻译整理属于TPYBoard，转载时请以超链接形式标明文章原始出处和作者信息及本声明

12.1. 实验目的

  • 学习ESP8266模块（ESP-01）的使用。
  • 进一步学习TPYBoardv10x中UART模块的使用。
  • 结合ESP-01模块完成HTTP请求实例。

12.2. 所需元器件

  • ESP-01 WIFI模块 1个
  • TPYBoard v102板子 1块
  • USB转TTL 1个
  • micro USB数据线 1条
  • 杜邦线 若干

上一篇文档《TPYBoard v10x 结合ESP8266模块实现TCP通信》中，实现了局域网中的TCP通信。本次，我们来实现简单的HTTP请求。

12.3. 1、硬件连接

ESP-01模块的引脚图：

../../../../_images/pin.jpg
ESP-01模块 TPYBoard v102
VCC 3V3
GND GND
CH_PD 3V3
GPIO 0 悬空
GPIO 2 悬空
TXD X2(UART 4 )
RXD X1(UART 4 )

12.4. 2、程序编写

ESP8266使用AT指令开发示例：点击进入

打开上面的AT指令开发示例，查看【二. HTTP通信示例】。根据上面的示例，完成HTTP请求的实验。

12.4.1. 2.1 发送GET请求

程序如下：

from pyb import UART
from pyb import LED

#等待ESP-01模块初始化，忽略启动时的内部信息
pyb.delay(1000)

ESP_UART = UART(4,115200,timeout=100)

def sendToUart(msg):
        ESP_UART.write(msg+'\r\n')

CWMODE_CUR = 'AT+CWMODE_CUR=1'
CWJAP_CUR = 'AT+CWJAP_CUR="TurnipSmart","turnip2016"'
CIPSTART = 'AT+CIPSTART="TCP","183.230.40.33",80'
CIPSEND = 'AT+CIPSEND=%s'

post = """POST /devices/5835707/datapoints HTTP/1.1
api-key: xUrvOCDB=iRuS5noq9FsKrvoW=s=
Host:api.heclouds.com
Content-Length:60\r\n
{"datastreams":[{"id":"switch","datapoints":[{"value":1}]}]}
"""
if __name__  == '__main__':
        #退出透传
        ESP_UART.write('+++')
        pyb.delay(500)
        sendToUart('AT')
        isConn = 0
        while True:
                if ESP_UART.any()  > 0:
                        buf = ESP_UART.read().decode().replace('\r','').replace('\n','').replace(' ','')
                        print(buf)
                        pyb.delay(200)
                        if buf.find('busyp') > -1 or buf.find('ERROR') > -1:
                                # AT指令执行失败
                                # 结束程序排查原因
                                break
                        elif buf.find('ATOK') > -1:
                                # 说明AT指令执行成功
                                #if 'ATOK' in buf:
                                # 成功进入AT指令模式
                                # 设置WIFI模式
                                sendToUart(CWMODE_CUR)
                        elif buf.find(CWMODE_CUR) > -1:
                                # 设置sta模式成功，连接AP
                                sendToUart(CWJAP_CUR)
                                LED(1).on()
                        elif buf.find(CWJAP_CUR) > -1:
                                isConn = 1
                        elif buf.find('OK') > -1 and isConn:
                                # 连接AP成功
                                # 连接TCP Server
                                sendToUart(CIPSTART)
                                LED(2).on()
                                isConn = 0
                        elif buf.find('WIFIGOTIP') > -1:
                                # 连接AP成功
                                # 连接TCP Server
                                sendToUart(CIPSTART)
                                LED(2).on()
                        elif buf.find('CONNECTOK') > -1:
                                # 连接TCP Server成功，发送数据
                                LED(3).on()
                                sendToUart('AT+CIPMODE=1')#透传
                        elif buf.find('AT+CIPMODE=1') > -1:
                                sendToUart('AT+CIPSEND')#启动传输
                        elif buf.find('>') > -1:
                                # 发送数据
                                sendToUart(get)
                                LED(4).on()
                        elif buf.find('HTTP') > -1:
                                #退出透传
                                ESP_UART.write('+++')
                                pyb.delay(500)
                                break

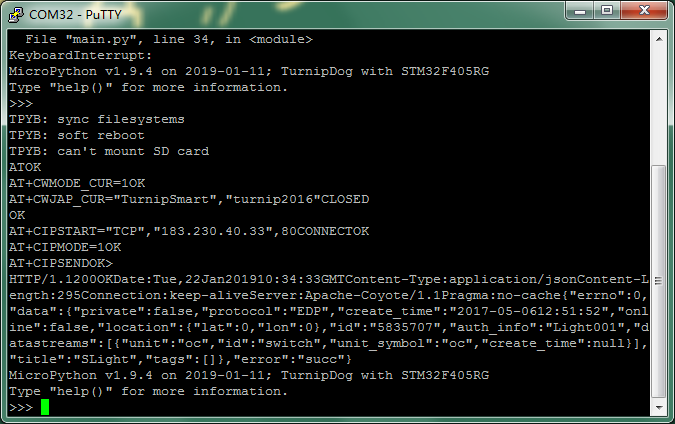

实现效果：

../../../../_images/15.png

12.4.2. 2.2 发送POST请求

主要就是增加了一个post请求的字符串，具体内容如下：

post = """POST /devices/5835707/datapoints HTTP/1.1
api-key: xUrvOCDB=iRuS5noq9FsKrvoW=s=
Host:api.heclouds.com
Content-Length:60\r\n
{"datastreams":[{"id":"switch","datapoints":[{"value":1}]}]}
"""

实现效果：

../../../../_images/15.png
