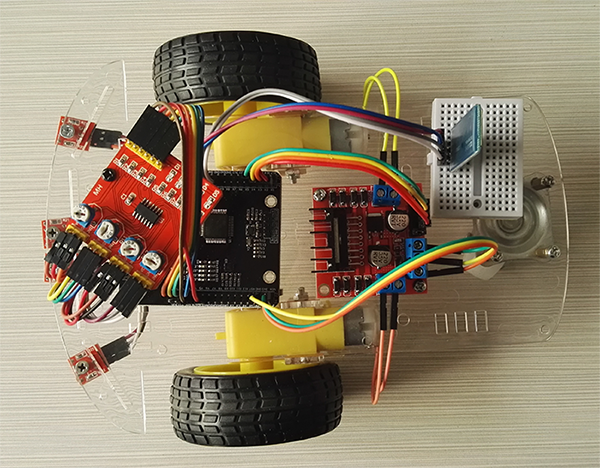

10. [Micropython]TPYBoard v10x 智能蓝牙+红外循迹小车¶

原创版权归山东萝卜科技有限公司所有,转载必须以链接形式注明作者和原始出处。

10.1. 实验目的¶

学习在PC机系统中扩展简单I/O 接口的方法。

进一步学习编制数据输出程序的设计方法。

学习蓝牙模块的接线方法及其工作原理。

学习 L298N电机驱动板模块的接线方法。

学习蓝牙控制小车的工作原理。

10.2. 所需元器件¶

TPYBoard v102板子 1块

蓝牙串口透传模块(HC-06) 1个

L298N电机驱动板模块 1个

智能小车底盘 1个

数据线 1条

杜邦线若干

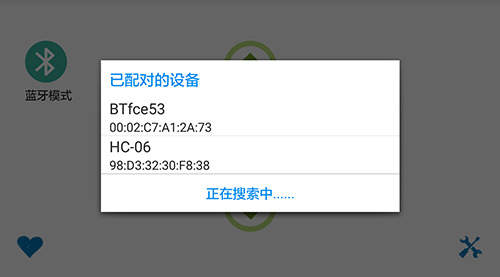

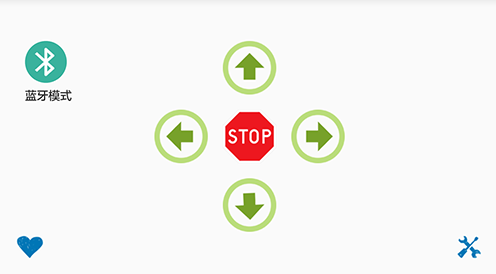

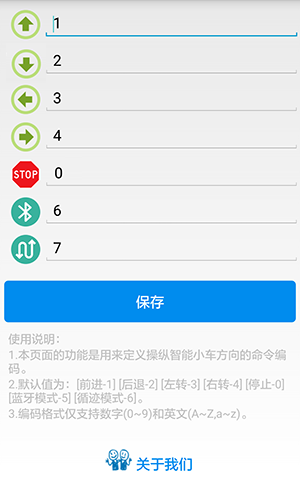

智能蓝牙小车APP(Android版) 点击下载

10.3. 蓝牙串口模块原理¶

http://www.tpyboard.com/ueditor/php/upload/image/20161215/1481791173622577.png

(1)引出接口包括EN,5V,GND,TX,RX,STATE,我们小车只用到RX,TX,GND,5V四个针脚

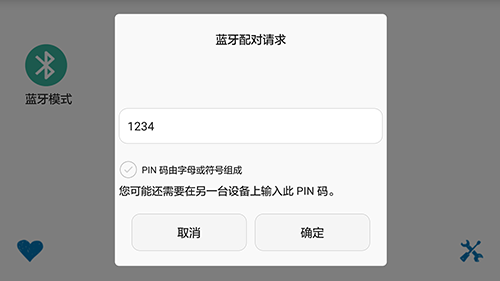

(2)模块默认波特率位9600，默认配对密码为1234，默认名称位为HC-06

(3)led指示蓝牙连接状态，闪烁表示没有蓝牙连接，常亮表示蓝牙已连接并打开了端口，当我们用安卓手机软件发送指令时,通过串口给TPYBoard发送指令，TPYBoard收到指令通过L298BN模块来驱动小车前进，后退，向左，向右或者停止。

如下表接线:

蓝牙模块(HC-06) TPYBoardv10x

5V VIN(+5V)

GND GND

RX Y9(UART(3)-TX)

TX Y10(UART(3)-RX)

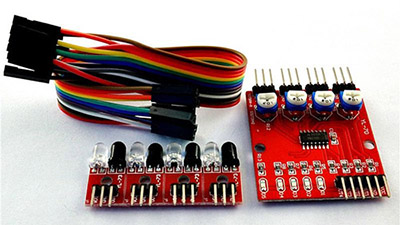

10.4. 四路红外循迹模块¶

(1)当模块检测到前方障碍物信号时，电路板上红色指示灯点亮，同时OUT端口持续输出低电平信号,该模块检测距离2～60cm，检测角度35°，检测距离可以通过电位器进行调节，顺时针调电位器，检测距离增加；逆时针调电位器，检测距离减少。

(2)传感器属于红外线反射探测,因此目标的反射率和形状是探测距离的关键。其中黑色探测距离最小,白色最大;小面积物体距离小,大面积距离大。

(3)传感器模块输出端口OUT可直接与单片机IO口连接即可，也可以直接驱动一个5V继电器模块或者蜂鸣器模块；连接方式： VCC-VCC、GND-GND、OUT-IO。

(4)比较器采用LM339，工作稳定。

(5)可采用3.3V-5V直流电源对模块进行供电。当电源接通时，绿色电源指示灯点亮。

10.4.1. 四路红外感应探头的安装¶

寻迹的原理其实就光的吸收，反射和散射。大家都知道，白色反射所有颜色的光，而黑色吸收所有颜色的光，这就为小车寻迹提供了有力的科学依据。在小车的车头上安装上红外探头（我是安装了四个），一字顺序排开。哪个探头接收不到反射或者散射回来的光时，说明这个探头此时正在黑色的寻迹带上。

10.4.2. 判断反馈的信号¶

如果要是正前方的探头接收不到光，那么说明小车此时走在黑色的寻迹带上。可以使小车直线行走。如果左面的探头接收不到光，那么说明小车左面出现了黑色寻迹带，此时小车应该执行左转弯。右转弯同左转弯原理。如果要是小车前面，左面，右面三个方向全都接收不到光，或者是两个方向上的探头都接收不到光，到底是左转弯，右转弯还是继续直行，这个就要看你自己在程序里怎么做判断了。

10.4.3. 探头的安装与接线¶

四路红外探头接线很简单，虽然有十八根线，但是有十二根是三根三根的分成四组，一一对应接线，其余的六根，是VCC和GND。还有四根是接到TPYBoard v10x开发板的IO口上的，用于接收四路红外循迹模块反馈的信号。

接线OK后，编写main.py，给TPYBoard通电就ok了，下面是源代码。

10.5. 源代码¶

# main.py -- put your code here!
import pyb
from pyb import UART
from pyb import Pin

N1 = Pin('X1', Pin.OUT_PP)
N2 = Pin('X2', Pin.OUT_PP)
N3 = Pin('X3', Pin.OUT_PP)
N4 = Pin('X4', Pin.OUT_PP)

M1 = Pin('Y1', Pin.IN)
M2 = Pin('Y2', Pin.IN)
M3 = Pin('Y3', Pin.IN)
M4 = Pin('Y4', Pin.IN)

blue=UART(3,9600)
mode='1'#1:表示蓝牙模式 2:循迹模式

def Stop():
    N1.low()
    N2.low()
    N3.low()
    N4.low()
def Back():
    N1.high()
    N2.low()
    N3.high()
    N4.low()
def Go():
    N1.low()
    N2.high()
    N3.low()
    N4.high()
def Left():
    N1.high()
    N2.low()
    N3.low()
    N4.high()
def Right():
    N1.low()
    N2.high()
    N3.high()
    N4.low()
while True:
    if blue.any()>0:
        data=blue.read().decode()
        print(data)
        if data.find('0')>-1:
            #stop
            Stop()
            mode="1"
            print('stop')
        if data.find('1')>-1:
            Go()
            print('go')
        if data.find('2')>-1:
            Back()
            pyb.delay(500)
            Stop()
        if data.find('3')>-1:
            Left()
            pyb.delay(250)
            Stop()
        if data.find('4')>-1:
            Right()
            pyb.delay(250)
            Stop()
        if data.find('5')>-1:
            mode="1"
            Stop()
        if data.find('6')>-1:
            mode="2"
    else:
        if mode=="2":
            print('循迹模式')
            if(M1.value() and M2.value() and M3.value()):
                Stop()
                mode="1"
            if(M2.value() or M3.value()):
                pyb.LED(2).on()
                pyb.LED(3).off()
                pyb.LED(4).off()
                Go()
            if M1.value():
                pyb.LED(3).on()
                pyb.LED(2).off()
                pyb.LED(4).off()
                Right()
                pyb.delay(10)
            if M4.value():
                pyb.LED(4).on()
                pyb.LED(2).off()
                pyb.LED(3).off()
                Left()
                pyb.delay(10)
