4. [Micropython]TPYBoard v102 驱动DHT11模块获取温湿度

版权声明:翻译整理属于TPYBoard,转载时请以超链接形式标明文章原始出处和作者信息及本声明

4.1. 实验器件

  • TPYBoard v102 1块
  • DHT11温湿度模块 1个
  • micro USB 数据线 1根
  • 面包板 1块
  • 杜邦线 若干

4.2. 器件说明

4.2.1. DHT11温湿度传感器说明

DHT11是一款有已校准数字信号输出的温湿度传感器。 精度湿度+-5%RH, 温度+-2℃,量程湿度20-90%RH, 温度0~50℃。

../../../../_images/dht11.jpg

引脚说明

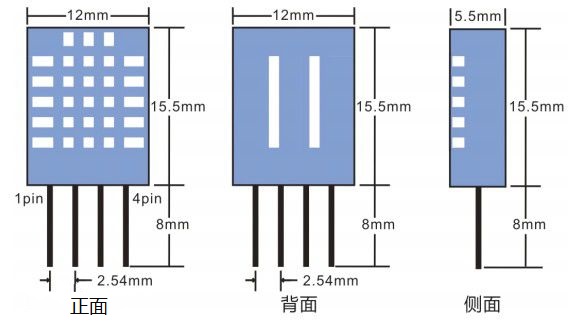

../../../../_images/dht11_pin.jpg

正面朝上,引脚依次从左到右编号为1~4。

Pin 名称 说明
1 VDD 供电 3-5.5VDC
2 DATA 串行数据,单总线
3 NC 空脚,请悬空
4 GND 接地,电源负极

使用说明

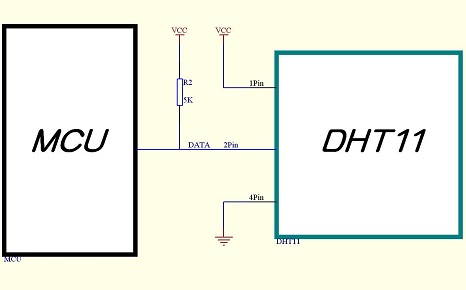

../../../../_images/dht11_1.jpg

MCU(单片机)与DHT11之间连接线长度小于20米时,应在第2引脚(数据引脚)上接入5K的上拉电阻(大于20米时根据实际情况接入合适的上拉电阻)。 为了使用方便,我们本次直接采用DH11温湿度模块,上面已经做好了上拉电阻的处理。

../../../../_images/DHT11.png

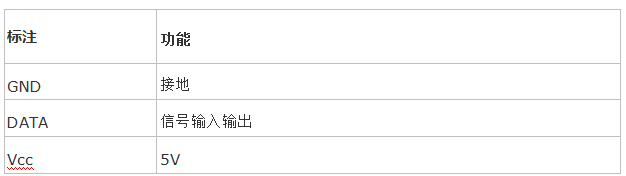

DHT11温湿度模块共有3个引脚,具体参照如下:

../../../../_images/DHT112.png

4.3. 接线方式

TPYBoard v102连接DHT11

../../../../_images/102+DHT11.png

4.4. 源代码

TPYBoard v102 main.py文件内容如下:

import pyb
from pyb import Pin
from dht11 import DHT11

dht = DHT11('X12')
def readTaHData():
    DATA = dht.read_data()#读取温湿度的值
    print(DATA[0],'℃')
    print(DATA[1],'%')
while True:
    readTaHData()
    pyb.delay(1000)
