5. [Micropython]TPYBoard v102 跳动的心¶
版权声明：翻译整理属于TPYBoard，转载时请以超链接形式标明文章原始出处和作者信息及本声明
5.1. 实验目的¶
- 学习在PC机系统中扩展简单I/O 接口的方法。
- 进一步学习编制数据输出程序的设计方法。
- 学习8*8点阵与TPYBoard的接线方法，点亮点阵。
5.2. 所需元器件¶
- 8*8 LED点阵屏 1个
- TPYBoard v102板子 1块
- micro USB数据线 1条
- 杜邦线 若干
5.3. 点亮8*8 LED点阵¶
8*8 LED点阵屏针脚图：
通过针脚图，大家可以看出点阵屏中发光二极管对应的行、列数与实际针脚编号不是顺序对应的。上图中带圆圈的数字表示的是点阵屏的针脚编号，不带圆圈的数字表示的是灯珠的行、列编号。
比如，我们要点亮第一行第一个，则将第9针脚接高电平，第13针脚接低电平，就会被点亮。如果要将第一行全部点亮，则将第9针脚接高电平，第13、3、4、10、6、11、15、16针脚接低电平，那第一行就会被全部点亮。

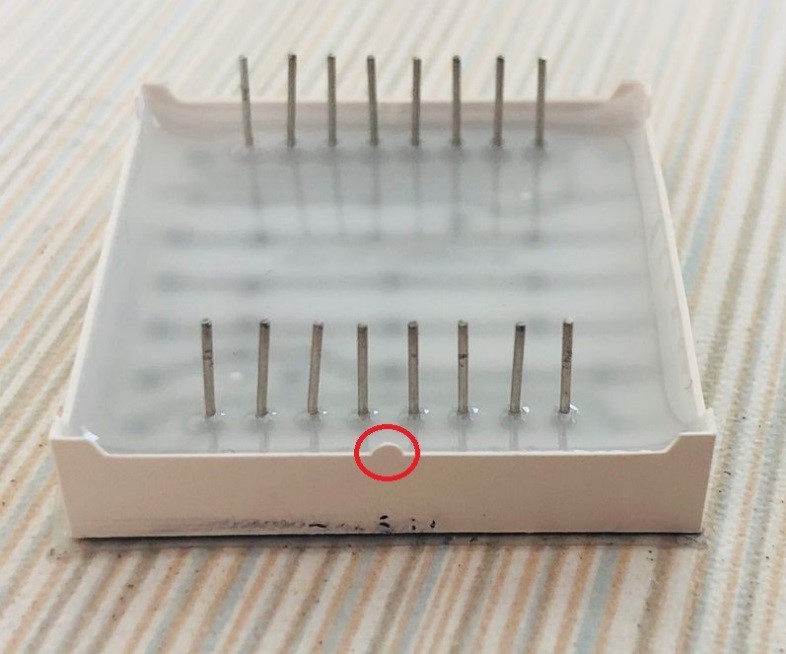

了解完显示原理后，接下来介绍一下点阵屏的针脚。点阵屏背面图：

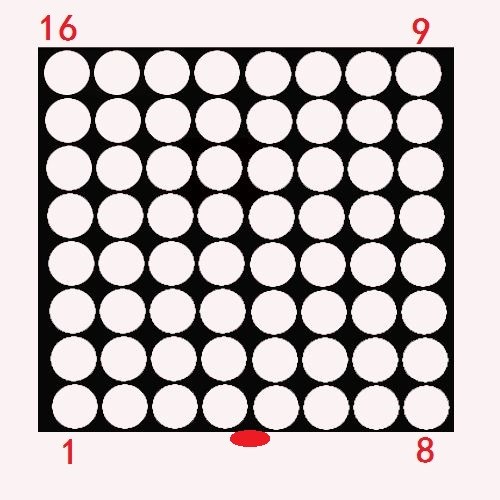

大家翻到点阵屏的背面，可以看到有一侧凸出了一个小点，这个小点表示为点阵屏的底部。 通过这个小点，我们就可以区别开点阵屏的针脚，下图中用红点表示底部凸起的小点。
不同厂家标注的方式不同，有的会直接在1号针脚旁标注1。
针脚确认了，接下来我们就可以接线了（注意下表中小括号内的数字为点阵屏的针脚编号）。
| 点阵屏ROW | TPYBoard v10x |
|---|---|
| 1(9) | X1 |
| 2(14) | X2 |
| 3(8) | X3 |
| 4(12) | X4 |
| 5(1) | X5 |
| 6(7) | X6 |
| 7(2) | X7 |
| 8(5) | X8 |
| 点阵屏COL | TPYBoard v10x |
|---|---|
| 1(13) | Y1 |
| 2(3) | Y2 |
| 3(4) | Y3 |
| 4(10) | Y4 |
| 5(6) | Y5 |
| 6(11) | Y6 |
| 7(15) | Y7 |
| 8(16) | Y8 |
5.4. 8*8 LED点阵显示心形¶
效果图：
我们按照上面的步骤接线完毕后，编写main.py文件，下面是显示心形图案的源代码：
# main.py -- put your code here!
import pyb
from pyb import Pin
x_row = [Pin(i, Pin.OUT_PP) for i in ['X1','X2','X3','X4','X5','X6','X7','X8']]
y_col = [Pin(i, Pin.OUT_PP) for i in ['Y1','Y2','Y3','Y4','Y5','Y6','Y7','Y8']]
tuxing = [
#大心
['11111111','10011001','00000000','00000000','10000001','11000011','11100111','11111111'],
#小心
['11111111','11111111','10011001','10000001','11000011','11100111','11111111','11111111']
]
def displayLED(num):
for i,j in enumerate(x_row):
x_row[i-1].value(0)
data = tuxing[num][i]
for k,v in enumerate(data):
y_col[k].value(int(v))
j.value(1)
pyb.delay(1)
while True:
for i in range(2):
for k in range(100):
displayLED(i)
