4. [Micropython]TPYBoard v202 GPIO的使用¶

4.1. 实验目的¶

学习在PC机系统中GPIO（General Purpose I/O Ports，即通用输入/输出端口）的使用方法
学会用TPYBoard v202开发板读取GPIO的电平值，控制板载的LED点亮/熄灭

4.2. 准备工作¶

TPYBoard v202开发板 1块
micro USB数据线 1条
电脑 1台（本次实验以win7为例）
所需软件 MicroPython File Uploader

4.3. GPIO的介绍¶

GPIO（General Purpose I/O Ports）意思为通用输入/输出端口，通俗地说，就是一些引脚，可以通过它们输出高低电平或者通过它们读入引脚的状态-是高电平或是低电平。

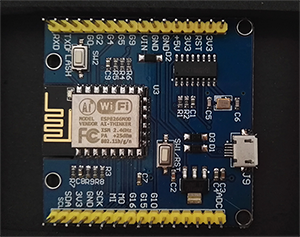

通过上图大家可以看到开发板上的ESP8266模块上有一个蓝色的LED灯，它与板子的G2引脚相连。当控制G2输出低电平时，LED点亮，反之熄灭。开发板上有两个按键，RST按键和FLASH按键。

RST按键 ：复位按键，用于开发板的硬复位
FLASH按键 ：FLASH按键，主要与RST按键搭配使用，使开发板进入烧录模式，与G0引脚相连。

TPYBoard v202开发板支持MicroPython开发，同时也只支持Lua语言开发。为了方便大家使用，下表列举了TPYBoard v202开发板上的引脚编号与NodeMCU、MicroPython之间的对应关系。

TPYBoard v202	MicroPython	ESP8266模块 GPIO	NodeMCU GPIO
G0	0	GPIO 0	3
G2/SDA/LED	2	GPIO 2	4
G4	4	GPIO 4	2
G5	5	GPIO 5	1
G9	9	GPIO 9	11
G10	10	GPIO 10	12
G15	15	GPIO 15	8
G16	16	GPIO 16	0
MO	13	GPIO 13	7
MI	12	GPIO 12	6
SCK/SCL	14	GPIO 14	5
TXD(REPL UART0)	UART0 TXD	TXD	10/TX
RXD(REPL UART0)	UART0 RXD	RXD	9/RX

可用于GPIO操作的引脚有：G0,G2,G4,G5,G12,G13,G14,G15,G16，其中G16是一个特殊的引脚，用于从深度睡眠模式唤醒模块。还需要注意一点，开发板上只有一个串口，将其引出为USB虚拟串口用于REPL操作，当你需要使用串口时，应注意避免冲突。

4.4. 实验方法¶

第一步：下载安装所需的软件--MicroPython File Uploader 工具（以下简称MFU）

MFU下载

第二步：连接TPYBoard v202开发板

通过USB数据线将电脑和TPYBoard v202开发板连接起来，查看设备管理器，是否正确创建端口号。打开MFU工具，选择对应的端口号，点击Open。

第三步：下载程序

在本地新建一个main.py文件，在main.py文件中输入以下源代码的内容，使用MFU工具将程序下载到TPYBoard v202开发板中。 下载前，请先停止运行程序。

4.5. 源代码¶

from machine import Pin
import time

p2 = Pin(2, Pin.OUT)    # 创建一个引脚对象p2，使用GPIO2（G2）引脚，输出模式
p2.value(1)             # 设置引脚输出高电平，即板载蓝色LED熄灭

while True:
  p2.value(0)           # 设置引脚输出低电平，即板载蓝色LED点亮
  print(p2.value())     # 读取引脚的电平值，并打印
  time.sleep(3)         # 延时3秒
  p2.value(1)
  print(p2.value())
  time.sleep(3)

第四步：运行程序查看效果

点击MFU工具的Run/Reset，重新运行程序，或者按下板载的RST按键都可以。运行新程序后，你会看到板载的蓝色LED灯会每隔3秒亮灭一次，并一直循环下去。
