6. [Micropython]TPYBoard v202 MQTT协议2:上传数据点到OneNET平台¶

6.1. 前言¶

在之前的教程中，学习过如何使用MQTT协议接入OneNET平台，同时获取该平台下发的命令实现远程控制的功能。若之前没有接触过MQTT协议和OneNET平台的朋友，建议先学习之前的教程，点击链接进入：http://docs.tpyboard.com/zh/latest/tpyboard/tutorial/v202/V2024/。

本次教程，将要学习如何在OneNET平台上新建数据流，同时使用MQTT协议中publish报文格式上传数据点。

6.2. 准备工作¶

TPYBoard v202开发板
USB数据线
NotePad ++ 软件（其他编辑工具也可以）
MicroPython File Uploader（MFU）软件

6.3. OneNET平台新建数据流¶

OneNET平台官网地址：https://open.iot.10086.cn/。若没有使用过的该平台的，可以参考上面前言中的教程，先进行产品和设备的添加。

在数据点上报之前，我们需要在OneNET云平台上添加一个数据流模板。步骤如下：

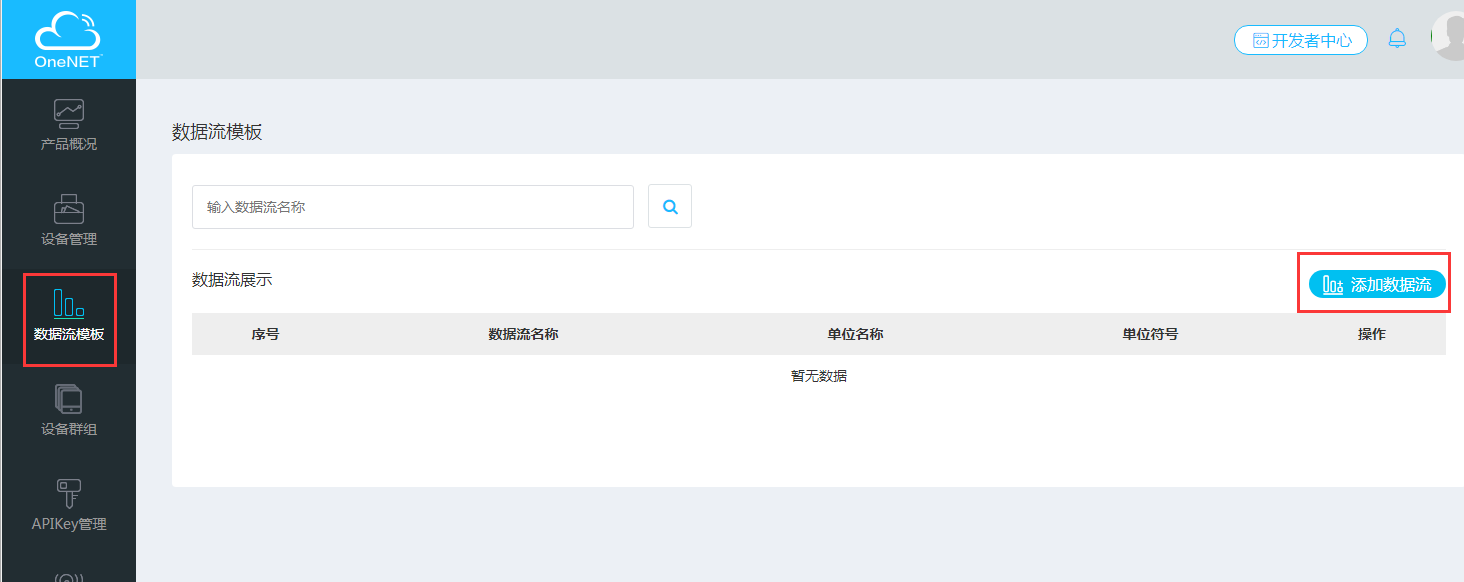

1、进入[开发者中心]的[设备管理]页面，在左侧菜单栏中选择[数据流模板]，点击[添加数据流]。

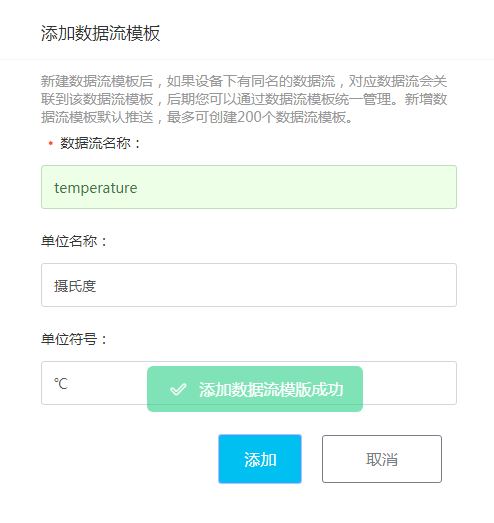

2、会弹出一个添加数据流的对话框，必填项名称，其他可以选填，填完之后点击[添加]。

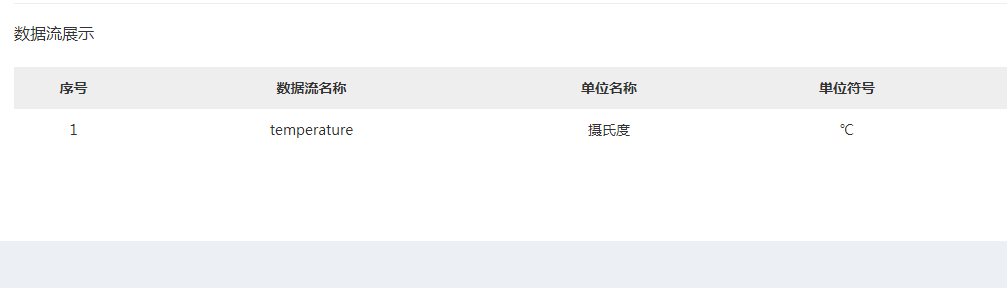

3、添加成功后，对话框会自动关闭。数据流展示列表会自动增加刚才新添加的数据流信息。

到此，数据流模块就建立完成了。

6.4. 向OneNET平台上传数据点¶

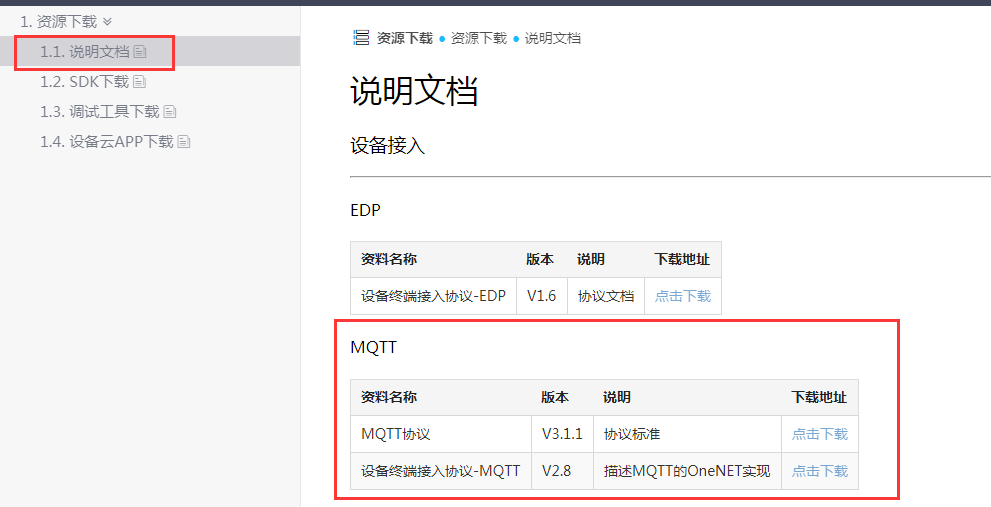

接下来就要进行数据点的上传了。上传数据点时需要参考协议规则说明，大家可以去OnetNET平台文档中心上下载，OnetNET平台文档中心地址：https://open.iot.10086.cn/doc/art431.html#118。找到[1.1 说明文档]找到关于MQTT项目中的设备终端接入协议-MQTT进行下载。

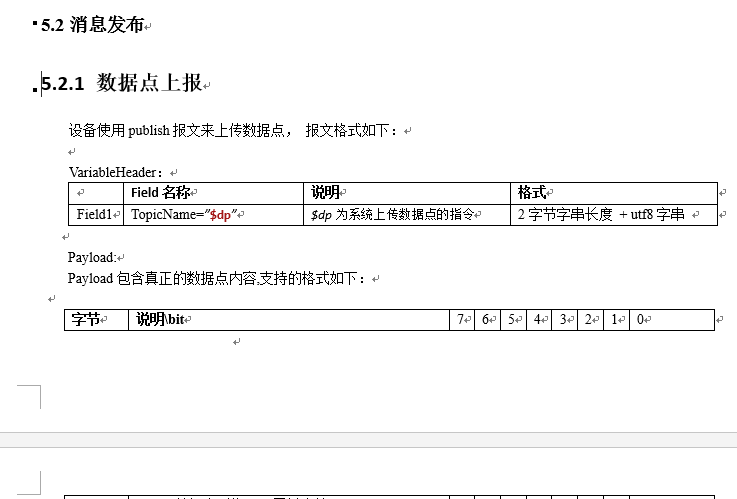

下载的是一个word文档，打开之后找到[5.2消息发布]-[5.2.1 数据点上报]。

数据类型采用JSON格式，主要看[数据类型1(type == 1)格式说明]。

了解完publish报文格式后，找到之前[接入OneNET平台]教程的程序，添加上上传数据点的功能即可。点击下载源程序

修改mqtt.py文件，如下：

from simple import MQTTClient
from machine import Pin
import machine
import micropython
import json

#选择G4引脚
g4 = Pin(4, Pin.OUT, value=0)
# MQTT服务器地址域名为：183.230.40.39,不变
SERVER = "183.230.40.39"
#设备ID
CLIENT_ID = "deviceID"
#随便起个名字
TOPIC = b"TurnipRobot"
#产品ID
username='productID'
#产品APIKey:
password='APIKey'
state = 0
#要上报的数据点
message = {'datastreams':[{
'id':'temperature',
'datapoints':[{'value':35}]}
]}

def pubdata(data):
    j_d = json.dumps(data)
    j_l = len(j_d)
    arr = bytearray(j_l + 3)
    arr[0] = 1 #publish数据类型为json
    arr[1] = int(j_l / 256) # json数据长度 高位字节
    arr[2] = j_l % 256      # json数据长度 低位字节
    arr[3:] = j_d.encode('ascii') # json数据
    return arr

def sub_cb(topic, msg):
    global state
    print((topic, msg))
    if msg == b"on":
        g4.value(1)
        state = 1
        print("1")
    elif msg == b"off":
        g4.value(0)
        state = 0
        print("0")
    elif msg == b"toggle":
        state = 1 - state
        g4.value(state)

def main(server=SERVER):
    #端口号为：6002
    c = MQTTClient(CLIENT_ID, server,6002,username,password)
    c.set_callback(sub_cb)
    c.connect()
    c.subscribe(TOPIC)
    print("Connected to %s, subscribed to %s topic" % (server, TOPIC))
    #publish报文上传数据点
    c.publish('$dp',pubdata(message))
    print('publish message:',message)

    try:
        while 1:
            c.wait_msg()
    finally:
        c.disconnect()

程序解析

def pubdata(data):
    j_d = json.dumps(data)
    j_l = len(j_d)
    arr = bytearray(j_l + 3)
    arr[0] = 1 #publish数据类型为json
    arr[1] = int(j_l / 256) # json数据长度 高位字节
    arr[2] = j_l % 256      # json数据长度 低位字节
    arr[3:] = j_d.encode('ascii') # json数据
    return arr
